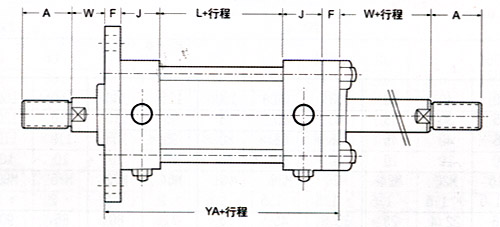

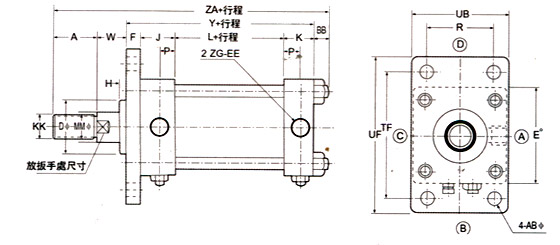

▲外型尺寸图 7MPa：   FA型与FA型的异同点： 安装型式 工作压力 尺寸代号 备注 FA 7 F Y ZA 其它尺寸相同 FY 14 FF YY AF   ▲双活塞杆型（φ40-φ160）φ40-C除外：   ▲单位：mm： 代号│内径 30 40 50 63 80 100 125 140 150 160 180 200 224 250 共通 活塞杆径 B型 A 25 30 35 45 60 75 95 110 115 120 140 150 180 195 D 36 40 46 55 65 80 95 105 110 115 125 140 150 170 H 10 10 10 10 10 10 10 10 10 10 10 10 10 10 KK M16×1.5 M20×1.5 M24×1.5 M30×1.5 M39×1.5 M48×1.5 M64×2 M72×2 M76×2 M80×2 M95×2 M100×2 M120×2 M130×2 MM 18 22.4 28 35.5 45 56 71 80 85 90 100 112 125 140 C型 A - 25 30 35 45 60 75 80 85 - - - - - D - 36 40 46 55 65 80 85 90 - - - - - H - 10 10 10 10 10 10 10 10 - - - - - KK - M16×1.5 M20×1.5 M24×1.5 M30×1.5 M39×1.5 M48×1.5 M56×2 M60×2 - - - - - MM - 18 22.4 28 35.5 45 56 63 67 - - - - - BB 10 11 11 13 16 18 21 22 25 25 27 29 34 37 E 55 65 75 90 110 135 165 185 196 210 235 262 292 325 EE（ZG） 3/8 3/8 1/2 1/2 3/4 3/4 1 1 1 1 1 1/4 1 1/2 1 1/2 2 F 11 11 13 15 18 20 24 26 28 31 33 37 41 46 J 42 42 46 48 58 58 68 68 68 69 85 95 95 115 K 28 28 32 32 38 38 48 48 48 49 71 79 79 95 L 60 60 64 68 70 76 80 88 96 104 86 90 90 90 P 15 15 17 17 20 20 25 25 25 26 43 47 47 55 W 30 30 30 35 35 40 45 50 50 55 55 55 60 65 Y 141 141 155 163 184 192 220 230 240 253 275 301 305 346 放扳手处尺寸（B型） 14 19 24 30 41 50 65 75 80 85 95 105 115 130 FA型 AB 11 11 14 18 18 22 26 26 30 33 33 36 42 45 R 40 46 58 65 87 109 130 145 155 170 185 206 230 250 TF 88 95 115 115 155 190 224 250 270 285 315 355 395 425 UB 63 69 85 85 118 150 175 195 210 225 243 272 310 355 UF 109 118 145 165 190 230 272 300 320 345 375 425 475 515 YA - 166 182 194 222 232 264 276 288 304 - - - - ZA B型 206 212 231 256 295 325 381 412 430 453 497 535 579 653 C型 - 207 226 240 280 310 361 382 400 - - - - - 缓动行程 - 20 25 30 35
