HSG型工程机械液压缸,无锡市宏建液压气动元件厂

▲使用要求：

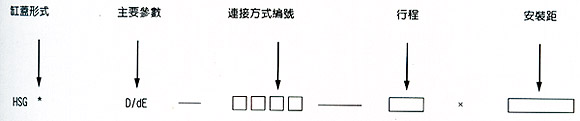

1、用户根据需要，对照“型号说明”写出连接方式编号（即“型号说明”中后4位数字）然后按活塞杆的连接方式查阅图一至图四，确定需要的结构形式、缸径、速比行程，查阅表6至表9，确定外形安装连接尺寸，需要活塞杆端连接方式1、2中结构形式，只需要将3、4项中的耳环去掉即可。
2、订货时应写出完整的型号及行程、安装距。

注：用户所需安装距，不相同时则必须写出安装距，安装距L₃₇、L₃₆、L₃₄只给出了选择范围，用户选定时，应在表6至表9中规定范围内。
举例：某用户需要的液压缸，缸盖连接方式为内卡键，缸筒为铰轴连接，活塞杆端为外螺纹杆头耳环带衬套，缸头端带缓冲，油口连接方式为内螺纹，缸径为φ100，杆径为φ55，行程为100，安装距L₃₃=800，其订货用的型号及行程安装距为：
HSGK-100/55 E-3321-1000*800
3、选择核对：
用户选型完后，请将选用的主参数（缸径、活塞杆径）及连接方式与规格表进行核对，以免选型差错。
