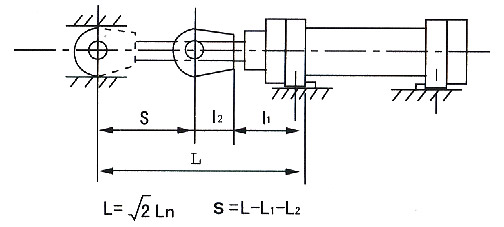

▲TF型图：     ▲TF型参数表： 液压缸内径D 活塞杆直径d 工作压力（MPa） 5 10 15 20 25 大许用行程SI（mm） 40 22 580 365 270 215 175 28 1040 690 535 440 380 50 28 790 510 385 310 260 36 1410 950 745 620 540 63 36 1060 695 530 435 370 45 1765 1190 940 785 685 80 45 1335 880 680 565 480 56 2180 1480 1170 985 860 100 56 1660 1100 850 705 605 70 2730 1860 1470 1240 1085 125 70 2095 1395 1085 900 775 90 3650 2495 1985 1680 1470 140 90 3200 2165 1710 1440 1250 100 4025 2750 2185 1850 1620 160 100 3445 2330 1835 1540 1340 110 4240 2895 2295 1940 1700 180 110 3690 2490 1960 1640 1425 125 4880 3330 2645 2240 1960 200 125 4330 2940 2320 1955 1705 140 5540 3795 3020 2560 2245 220 140 4930 3340 2635 2220 1930 160 6590 4515 3595 3045 2675 250 160 5725 3900 3090 2610 2280 180 7380 5070 4050 3440 3020 280 180 6465 4405 3490 2945 2575 200 8115 5570 4445 3770 3310 320 200 6955 4725 3740 3150 2750 220 8550 5855 4660 3950 3465 360 220 7460 5065 4000 3370 2940 250 9840 6750 5380 4560 4005 400 250 8715 5930 4700 3965 3460 280 11135 7940 6095 5170 4545
