| C25、D25液压缸系列 | | |
| |

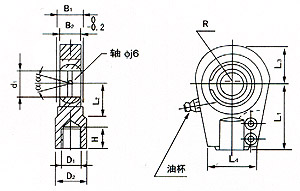

| ▲扁头尺寸表： |
|
D(钢体内径)
|
40
|
50
|
63
|
80
|
100
|
125
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
d1
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
110
|
110
|
120
|
140
|
160
|
180
|
|
D1
|
A型B
|
M16×1.5
|
M22×1.5
|
M30×2
|
M36×2
|
M48×2
|
M56×2
|
M72×3
|
M80×3
|
M100×3
|
M110×3
|
M125×4
|
M125×4
|
M140×4
|
M160×4
|
M180×4
|
M200×4
|
|
C型
|
M16×1.5
|
M22×1.5
|
M28×1.5
|
M35×1.5
|
M45×1.5
|
M58×1.5
|
M65×1.5
|
M80×2
|
M100×2
|
M110×2
|
M120×3
|
M120×3
|
M130×3
|
-
|
-
|
-
|
|
型
|
M18×2
|
M24×2
|
M30×2
|
M39×3
|
M39×3
|
M50×3
|
M64×3
|
M80×3
|
M90×3
|
M100×3
|
M110×4
|
M120×4
|
M150×4
|
M160×4
|
M180×4
|
M200×4
|
|
D2
|
28
|
35
|
44
|
55
|
70
|
90
|
105
|
125
|
150
|
170
|
180
|
180
|
210
|
230
|
260
|
280
|
|
H
|
A型B
|
23
|
31
|
41
|
51
|
64
|
76
|
86
|
96
|
113
|
113
|
130
|
130
|
145
|
165
|
185
|
205
|
|
C型
|
17
|
23
|
29
|
36
|
46
|
59
|
66
|
81
|
101
|
111
|
125
|
125
|
135
|
-
|
-
|
-
|
|
型
|
31
|
36
|
46
|
56
|
76
|
96
|
111
|
121
|
141
|
151
|
165
|
165
|
195
|
205
|
225
|
265
|
|
B1
|
23
|
28
|
30
|
35
|
40
|
50
|
55
|
60
|
65
|
70
|
80
|
80
|
90
|
110
|
120
|
130
|
|
B2
|
20
|
22
|
25
|
28
|
35
|
44
|
49
|
55
|
60
|
70
|
70
|
70
|
85
|
90
|
105
|
105
|
|
L1
|
A型B
|
55
|
70
|
85
|
100
|
125
|
150
|
170
|
185
|
220
|
235
|
265
|
265
|
310
|
370
|
420
|
480
|
|
C型
|
50
|
60
|
70
|
85
|
105
|
130
|
150
|
170
|
210
|
235
|
265
|
265
|
310
|
-
|
-
|
-
|
|
型
|
65
|
75
|
90
|
105
|
135
|
170
|
195
|
210
|
250
|
275
|
300
|
300
|
360
|
420
|
460
|
520
|
|
L2
|
27
|
33
|
38
|
45
|
55
|
65
|
75
|
80
|
90
|
105
|
115
|
115
|
140
|
160
|
180
|
200
|
|
L3
|
30
|
34
|
42
|
50
|
63
|
70
|
83
|
95
|
113
|
125
|
142.5
|
142.5
|
180
|
200
|
230
|
260
|
|
L4≈
|
44
|
50
|
60
|
74
|
90
|
112
|
130
|
150
|
160
|
170
|
190
|
190
|
230
|
250
|
280
|
310
|
|
R
|
28
|
32
|
39
|
47
|
58
|
65
|
77
|
88
|
103
|
115
|
132.5
|
132.5
|
170
|
190
|
215
|
245
|
|
α
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
6°
|
|
螺钉紧固力矩N=m
|
9
|
20
|
40
|
80
|
80
|
160
|
160
|
300
|
300
|
300
|
500
|
500
|
500
|
1000
|
1000
|
1800
|
注：1、表中A、B、C型扁头可分别与活塞杆为型螺纹相配。
2、当选用C型扁头时，可在扁头与活塞杆端螺纹连接处加编螺母适量调整。
|
|
|
|
